Móng băng là gì? Móng băng thường được sử dụng trong công trình nào?

Móng băng là gì?

Móng băng là một trong những loại móng nhà phổ biến và thường được sử dụng trong quá trình xây dựng công trình nhà phố. Để hiểu hết về những liên quan thông tin về loại móng này, chúng ta hãy cùng nhau tìm hiểu và phân tích chi tiết thông qua bài viết này nhé

Móng băng có hình dạng như một dải dài, hoặc có thể đặt độc lập (hoặc giao nhau theo hình chữ thập với các móc nối).

Có công dụng dùng để chịu tải và đỡ các hàng cột, bờ tường trong quá trình xây dựng công trình.

Trong các loại kiến trúc nhà ở như nhà phố, biệt thự,… thì móng băng được sử dụng nhiều nhất vì có chi phí rẻ, an toàn và có độ lún đồng đều. Đặc biệt là thi công dễ hơn móng đơn rất nhiều.

Để áp dụng phương án dùng móng băng thì trước tiên ta phải khảo sát địa hình, địa chất (độ cứng, độ lún của vị trí đất thi công). Yêu cầu đó làphải đặt trên nền đất ổn định.

Để từ đó chúng ta chọn loại móng băng phù hợp. Lưu ý: chiều rộng phải trên 1,5m. Cấu tạo móng có sai lệch sẽ dẫn đến lún nhiều hơn móng đơn.

Công dụng của móng băng

• Chức năng cơ bản của móng băng là giảm áp lực đáy móng và đảm bảo truyền tải trọng lực công trình xuống đều cho các cọc bê tông bên dưới hoặc cọc cừ tràm.
• Ở các công trình nhà xây dựng có tầng hầm. Chẳng hạn như biệt thự, nhà phố có gara thì xây móng băng còn có tác dụng chắn đất, tạo tường hầm, hầm giữ xe hoặc nhà kho chứa đồ.
• Khi địa chất đất công trình không ổn định, và không sử dụng được các loại móng khác, thì móng băng gạch hoặc móng băng bê tông cốt thép sẽ làm cho công trình dễ tiến hành thi công hơn.

Cấu tạo của móng băng

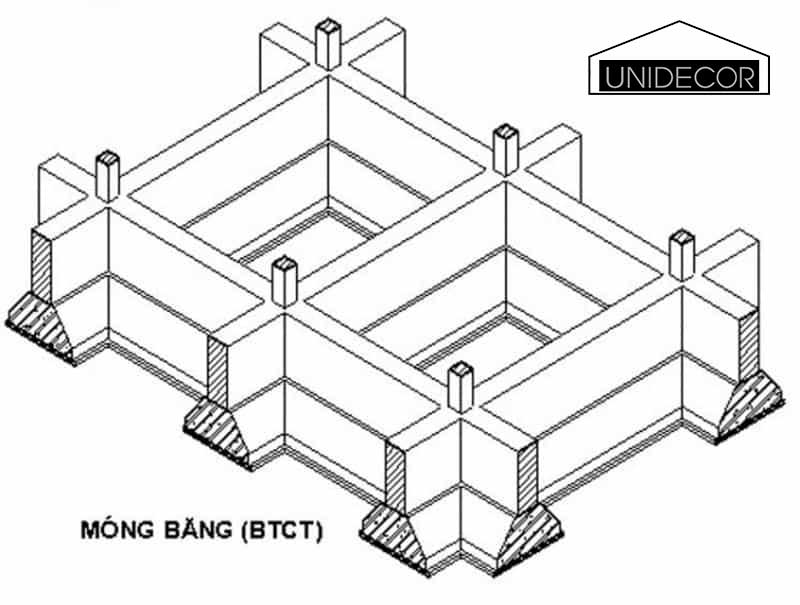

Sau khi đã biết móng băng và công dụng của nó, chúng tôi xin giới thiệu sơ bộ về cấu tạo thông qua hình ảnh như sau:

Móng băng bao gồm lớp bê tông lót móng, bản móng chạy liên tục liên kết móng thành một khối, dầm móng.

Cụ thể:

• Lớp bê tông lót dày 100mm.
• Kích thước bản móng phổ thông: (900-1200)x350 (mm).
• Kích thước dầm móng phổ thông: 300x(500-700) (mm).
• Thép bản móng phổ thông: Φ12a150.
• Thép dầm móng phổ thông: thép dọc 6Φ(18-22), thép đai Φ8a150.

Lưu ý đây là những số liệu cơ bản. Còn tùy vào địa chất khu vực thi công, loại hình công trình mà các loại thay đổi cho phù hợp.

Móng băng có mấy loại?

Xét về tính chất, độ cứng thì chúng tôi chia móng băng làm 3 loại đó là:

• Móng cứng,
• Móng mềm
• Móng kết hợp.

Xét về cấu tạo theo phương thì chia làm 2 loại:

• Móng 1 phương: Áp dụng khi ta dùng theo 1 phương duy nhất theo chiều ngang hoặc chiều rộng của công trình giống như những đường thẳng song song. Khoảng cách giữa các đường sẽ đi theo diện tích của ngôi nhà.
• Móng 2 phương: là những đường móng giao như như ô bàn cờ.

Móng băng thường được sử dụng trong công trình nào?

• Tuy có nhiều ưu điểm, nhưng móng băng chỉ phù hợp cho nhà phố, nó thường áp dụng cho các công trình tầm trung, tức 3 tầng trở lên.
• Còn đối với các nhà cấp 4 hoặc nhà 2 tầng thì người ta sử dụng móng cốc. Ngoài ra có thể áp dụng cho các công trình khác như thiết kế biệt thự, biệt thự nhà vườn,…

Ưu và nhược điểm của móng băng

Ưu điểm

Như đã đề cập ở trên, các đơn vị xây dựng sử dụng móng băng khá phổ biến bởi nó có tác dụng giúp tường và cột đứng thẳng trong suốt quá trình thi công.

Với cấu tạo đặc biệt, móng băng giúp làm giảm áp lực ở dưới vị trí đáy móng. Từ đó truyền tải đều trọng lượng cả công trình xuống các cây cọc bê tông ở phía dưới.

Nhược điểm

Móng băng thuộc loại móng nông, với chiều sâu chôn móng nhỏ. Cho nên độ ổn định về chống lật, trượt của móng không cao (chịu mô men là lực ngang).

Theo nhiều kinh nghiệm, các lớp đất phía trên móng có sức chịu tải không lớn. Vì thế chỉ nên dùng cho các công trình nhỏ.

Nếu các bạn thi công nhà ở cao tầng có tải trọng cỡ lớn, hoặc nền đất yếu thì nên dùng phương pháp ép cọc bê tông nhé.

Quy trình thi công móng băng tiêu chuẩn

Giải phóng mặt bằng

Là công tác đầu tiên và cũng khá quan trọng, nhà thầu xây dựng cần giải phóng mặt bằng cho khu đất mình cần xây.

San phẳng mặt bằng sao cho đều chính là yêu cầu mà chúng ta cần hướng đến. Kèm theo đó là chuẩn bị, tập kết đầy đủ các máy móc, trang thiết bị, nguyên vật liệu để phục vụ công tác thi công xây dựng.

San lấp mặt bằng

Tùy theo khu đất mà công tác san lấp mặt bằng nhanh hay chậm. Bởi mặt bằng đất có địa hình tự nhiên cao thấp khác nhau.

Các công nhân sẽ san đất ở vị trí cao để lấp cho các vị trí thấp, trũng theo ý đồ hoặc bản vẽ của kiến trúc sư xây dựng.

Công tác chuẩn bị cốt thép

Khi tiến hành gia công cốt thép, chúng tôi khuyên các bạn nên ưu tiên theo đúng thiết kế.

Chú ý kiểm tra chất lượng kỹ càng, phải có độ dẻo dai để dễ dàng uốn nắn. Thép cần phải được uốn nắn lại cho thẳng thớm.

Trước khi lắp dựng thanh nào bị gỉ, bám bẩn phải được cạo gỉ, vệ sinh sạch sẽ.

Lắp đặt cốt thép đúng vị trí, đúng số lượng, quy cách theo thiết kế cụ thể cho từng kết cấu. Đảm bảo khoảng cách giữa các lớp cốt thép.

Công tác lắp ráp cốp pha

Đây được xem là công đoạn cực kỳ quan trọng, ảnh hưởng đến độ bền chắc của công trình. Ở bước này, các công nhân cần phải ưu tiên sự cẩn trọng, tỉ mỉ trong quá trình lắp đặt cốt pha.

Các cây gỗ chống, tấm gỗ cốp pha cần phải được cố định chắc chắn, để tránh tình trạng xê dịch trong quá trình đổ bê tông.

Công tác đổ bê tông

Sau khi đã lắp đặt cốt thép và cốt pha. Chúng ta tiến hành công đoạn cuối cùng là đổ bê tông cho móng băng.

Về kỹ thuật, chúng ta nên đổ móng bê tông từ xa đến gần. Các bạn cần nhắc nhở công nhân không đứng trên thành cốt pha dù cho nó có cứng cáp hay đi chăng nữa.

Cần thiết thì bắc sàn gỗ để họ đứng cho an toàn, đồng thời tránh làm sai lệch kết cấu đã lắp đặt.

Mẫu bản vẽ móng băng tham khảo

Bản vẽ kết cấu móng băng nhà 1 tầng

Bản vẽ kết cấu móng băng nhà 2 tầng

Bản vẽ kết cấu móng băng nhà 3 tầng



Đó là tất cả những kiến thức về móng băng mà công ty Unidecor đang áp dụng trong thi công xây nhà cho khách hàng tại Bà Rịa Vũng Tàu.

Hy vọng qua bài viết này, các bạn đã có được cái nhìn tổng quát và kỹ càng nhất. Nhằm lựa chọn được loại móng nhà phù hợp với công trình của mình.
